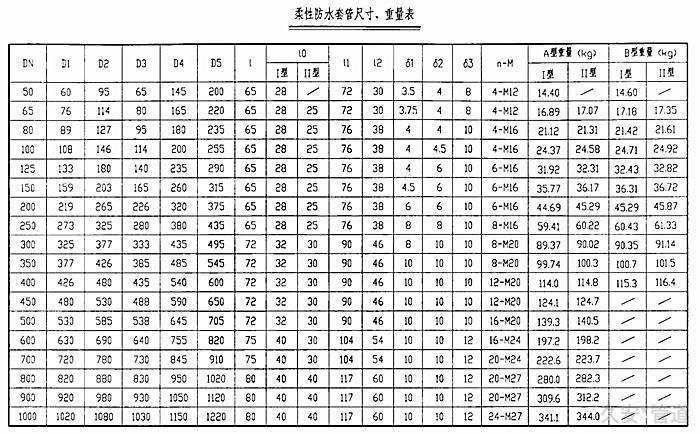

教你看看柔性防水套管的尺寸对比表，果断收集！柔性防水套管是根据02S404图集制作的。相信很多人都不知道如何选择防水套管的管径尺寸。下面推荐的表是了解防水套管对照表，非常必赢·bwin实用。

　　如何确定其管径尺寸：通过外墙给排水管一般需要防水套管的管径，实践参考02s404防水套管图集。穿过地板和内墙的给排水管是钢套管或铁套管。例如，DN100管套管为DN150，厨房和卫生间排水管穿过地板。当管道通过墙壁和地板设置金属套管（外墙）或塑料套管时，安装在地板上的套管应比装饰地面高20mm；安装在墙上的套管两端与装饰表面平齐，通过地板的套管与管道之间的间隙应为阻燃密实材料和防水油，端表面光滑；管道接口不得设置在套管内。

　　以02S404柔性防水套管为例。根据上面的图集，只有当管道的外径与套管的内径相匹配时才能使用。当然，这些需要根据~制定的相关图集来实现。比如DN100:常规类型的尺寸是套管内径146毫米，压盖内径114毫米，穿管外径108毫米。这个尺寸可以根据图集标准来匹配。

　　在建造水池和其他结构时，经常使用防水套管。在国家给排水标准图集中，有明确的防水套管规格和具体做法。防水套管的尺寸由公称直径DN定义。

　　2.在设计施工图纸时，工程设计人员通常会在图纸中的防水套管旁边注明防水套管的规格尺寸。在确定规格时，还根据国家标准定义了公称直径DN。
